Dujų žemos temperatūros slėgio distiliavimo įrenginys

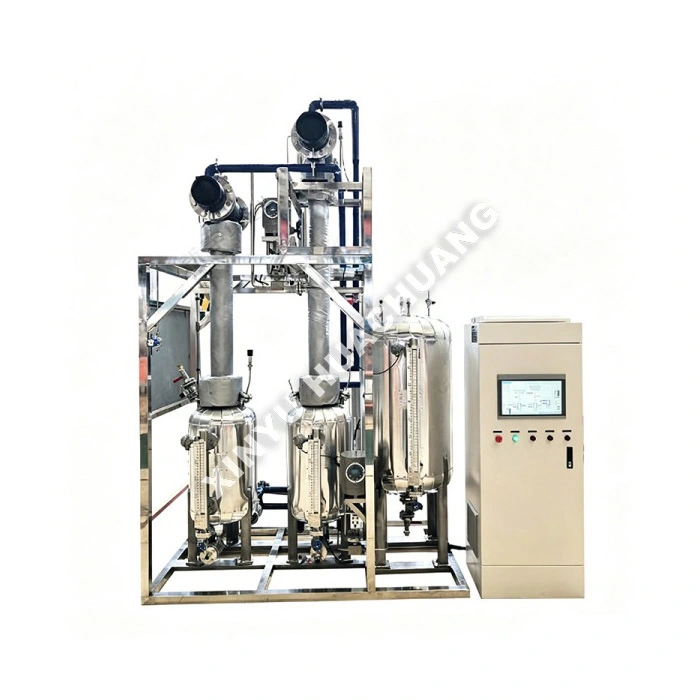

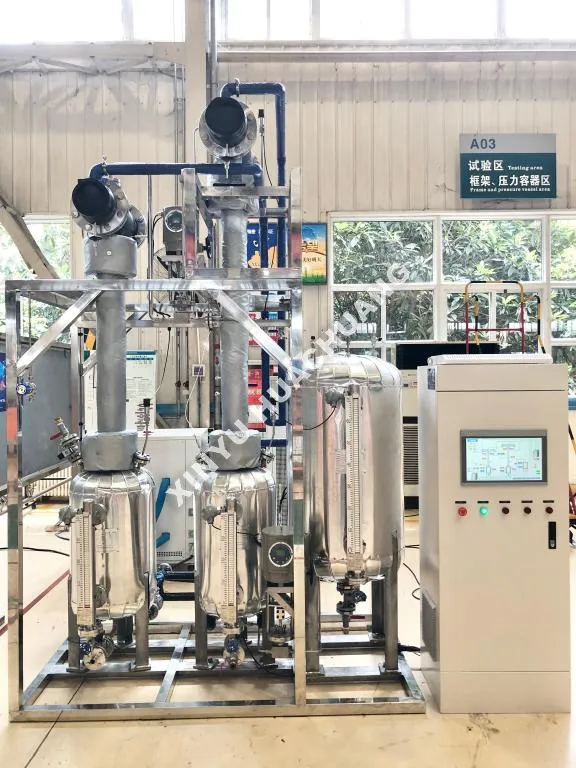

XINYU HUACHUANG dujų žemos temperatūros slėginio distiliavimo įrenginys yra pažangi, viskas viename atskyrimo sistema, specialiai sukurta itin tiksliam sudėtingų dujų mišinių valymui. Šis dujų žemos temperatūros slėginio distiliavimo įrenginys, sukurtas siekiant išnaudoti įvairių komponentų virimo taškų skirtumus ir santykinį nepastovumą, veikia žemos temperatūros ir aukšto slėgio sąlygomis, kad pasiektų puikų kelių pakopų garų ir skysčių masės perdavimą. Visa sistema sukurta ant tvirto nerūdijančio plieno slydimo, kuriame integruota distiliavimo kolonėlė, kondensatoriai, reboileriai, šaldymo įrenginiai, kompresoriai ir išmanioji PLC valdymo sistema. Šis kompaktiškas, modulinis dizainas užtikrina lengvą montavimą, sklandų perkėlimą ir patikimą veikimą sudėtingose ​​pramonės ir mokslinių tyrimų srityse.

Darbo principas

Dujų žemos temperatūros slėginio distiliavimo įrenginys veikia pagal pagrindinius kriogeninio frakcinio distiliavimo principus. Daugiakomponentis dujų mišinys suspaudžiamas ir iš anksto atšaldomas prieš patenkant į distiliavimo kolonėlę. Kolonėlės viduje esanti žemos temperatūros ir aukšto slėgio aplinka palengvina nuolatinį garų ir skysčių kontaktą per kelias teorines plokšteles arba sandarinimo sluoksnius. Aukštesnės virimo temperatūros komponentai kondensuojasi į skystį ir teka žemyn, o lengvesni komponentai, kurių virimo temperatūra žemesnė, išgaruoja ir kyla į viršų. Šis tikslus kelių pakopų masės perdavimas efektyviai atskiria tikslines dujas nuo priemaišų. Integruotas šaldymo ciklas užtikrina reikiamą aušinimo našumą, o katilas tiekia šilumą, reikalingą garinimui, visa tai sklandžiai koordinuoja PLC valdymo sistema.

Kokie yra išskirtiniai pranašumai?

● Modulinis ant slydimo montuojamas dizainas: visi pagrindiniai komponentai yra integruoti ant nerūdijančio plieno pagrindo, todėl yra labai kompaktiškas, supaprastintas montavimas vietoje ir lankstumas bendram perkėlimui.

● Didelio tikslumo atskyrimas: veikia optimizuotomis žemos temperatūros ir aukšto slėgio sąlygomis, kad padidintų santykinį nepastovumą ir užtikrintų didelio grynumo tikslinių dujų atgavimą.

● Pažangi PLC automatizacija: yra visiškai automatizuota valdymo sistema, kuri tiksliai reguliuoja temperatūrą, slėgį ir srautą, žymiai sumažindama rankinį įsikišimą ir užtikrindama stabilų ilgalaikį veikimą.

● Tvirta konstrukcija: pagaminta iš aukščiausios kokybės nerūdijančio plieno, kad būtų atsparus korozijai ir kriogeninei temperatūrai, užtikrinant įrangos ilgaamžiškumą ir produkto grynumą.

● „Iki rakto“ sprendimas: kompresoriai, šaldymas, šilumokaičiai ir vožtuvai sujungiami į vieną įrenginį, todėl nebereikia sudėtingų vamzdynų vietoje ir sutrumpėja projekto vykdymo laikas.

Techninės specifikacijos

Kur tai taikoma?

● Specialiosios elektroninės dujos: didelio grynumo elektroninių dujų, skirtų puslaidininkių gamybai, valymas.

● Šaltnešio regeneravimas ir regeneravimas: veiksmingas mišrių šaltnešių atskyrimas ir perdirbimas, kad būtų laikomasi aplinkosaugos reikalavimų.

● Lengvųjų angliavandenilių atskyrimas: Tikslus C2–C4 angliavandenilių frakcionavimas naftos chemijos procese.

● Pramoninių atliekų dujų išteklių atgavimas: pramoninių išmetamųjų dujų srautų valorizavimas išgaunant vertingus cheminius komponentus.

Naudojimo atsargumo priemonės

● Valymas prieš paleidimą: visada kruopščiai išvalykite azotą prieš tiekdami dujas, kad pašalintumėte deguonį ir drėgmę ir išvengtumėte ledo užsikimšimo ar pavojaus saugai.

● Šiluminė pusiausvyra: prieš tiekdami dujas leiskite šaldymo sistemai pasiekti tikslinę žemos temperatūros bazinę liniją, kad išvengtumėte terminio šoko kolonėlės viduje.

● Slėgio stebėjimas: nuolat stebėkite aukšto slėgio dalis ir įsitikinkite, kad apsauginiai apsauginiai vožtuvai yra sukalibruoti ir neužblokuoti.

● Tiekiamų dujų kokybė: užtikrinkite, kad tiekiamos dujos būtų iš anksto filtruotos, kad būtų pašalintos dalelės ir skysčio lašeliai, galintys užteršti distiliavimo pakuotę arba padėklus.

Priežiūros vadovas

● Kasdien: Patikrinkite, ar PLC sąsajoje nėra jokių nenormalių pavojaus signalų, patikrinkite, ar akiniuose yra tinkamas skysčio lygis, ir patikrinkite, ar nėra matomų dujų ar aušalo nuotėkių.

● Kas savaitę/mėnesį: Patikrinkite tepalinės alyvos lygį ir cirkuliacinio kompresoriaus būklę. Patikrinkite šaldymo įrenginio kondensatoriaus gyvatukus, ar nesusikaupė dulkės, ir, jei reikia, išvalykite.

● Kas ketvirtį: kalibruokite kritinio slėgio ir temperatūros siųstuvus, kad įsitikintumėte, jog PLC gauna tikslius duomenis. Patikrinkite apsauginius apsauginius vožtuvus ir atlikite rankinio įjungimo testą.

● Kasmet: suplanuokite išsamų išjungimą, kad patikrintumėte vidinę distiliavimo kolonėlės būklę, išvalytumėte reboilerio ir kondensatoriaus šilumos mainų paviršius ir patikrintumėte visų kriogeninių vožtuvų bei tarpiklių vientisumą.

Aptarnavimas ir palaikymas po pardavimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kaip žemos temperatūros dujų distiliavimo su slėgiu įrenginys užtikrina dujų atskyrimą pagrindiniame lygyje?

A: Įrenginys veikia kriogeniniu frakciniu distiliavimu. Daugiakomponentis dujų mišinys pirmiausia suspaudžiamas ir iš anksto atšaldomas, tada patenka į distiliavimo kolonėlę, kur žemos temperatūros ir aukšto slėgio aplinka užtikrina nuolatinį garų ir skysčių kontaktą. Komponentai, kurių virimo temperatūra yra aukštesnė, kondensuojasi į skystį ir teka žemyn, o lengvesni komponentai išgaruoja ir kyla į viršų – taip pasiekiamas tikslus atskyrimas per kelių etapų masės perdavimą.

2 klausimas: kodėl dujų mišinys suspaudžiamas ir iš anksto atšaldomas prieš patenkant į distiliavimo kolonėlę?

A: Suspaudimas padidina dujų slėgį, dėl ko pasikeičia garų ir skysčių pusiausvyra ir padidėja kiekvieno komponento suskystinimo temperatūra. Išankstinis aušinimas priartina prie rasos taško, kol jis patenka į kolonėlę. Kartu šie veiksmai sumažina šaldymo apkrovą kolonėlės viduje ir pagerina bendrą atskyrimo efektyvumą.

3 klausimas: kokį vaidmenį distiliavimo procese atlieka integruotas šaldymo ciklas?

A: Integruotas šaldymo ciklas užtikrina reikiamą aušinimo pajėgumą, kad būtų išlaikyta žemos temperatūros aplinka kolonėlės viduje. Be šio nuolatinio aušinimo kondensuotas skystis vėl išgaruotų ir masės perkėlimo procesas nutrūktų. Šaldymo ciklas veikia kartu su reboileriu, kad išlaikytų tikslų šiluminį gradientą, reikalingą efektyviam atskyrimui.

4 klausimas: kaip reboileris prisideda prie atskyrimo proceso?

A: Reboileris tiekia šilumą, reikalingą garinimui distiliavimo kolonėlės apačioje. Iš dalies pakartotinai išgarindamas žemyn tekantį skystį, jis generuoja kylantį garų srautą, kuris skatina priešsrovę masės pernešimą per teorines plokštes arba sandarinimo sluoksnius. Šis nuolatinis garų ir skysčių mainai yra tai, kas palaipsniui praturtina kiekvieną komponentą atitinkamoje zonoje.
