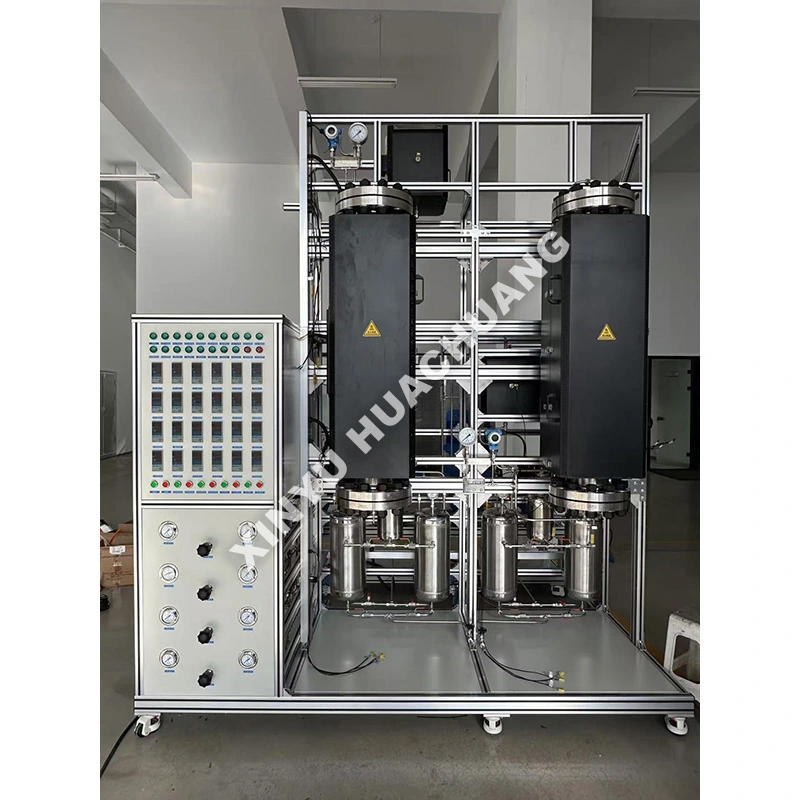

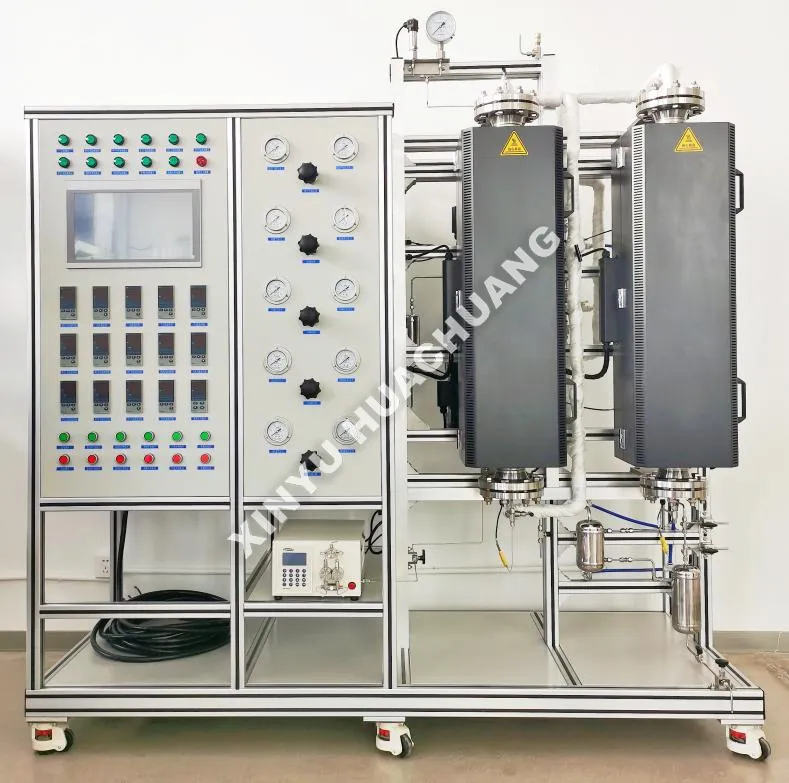

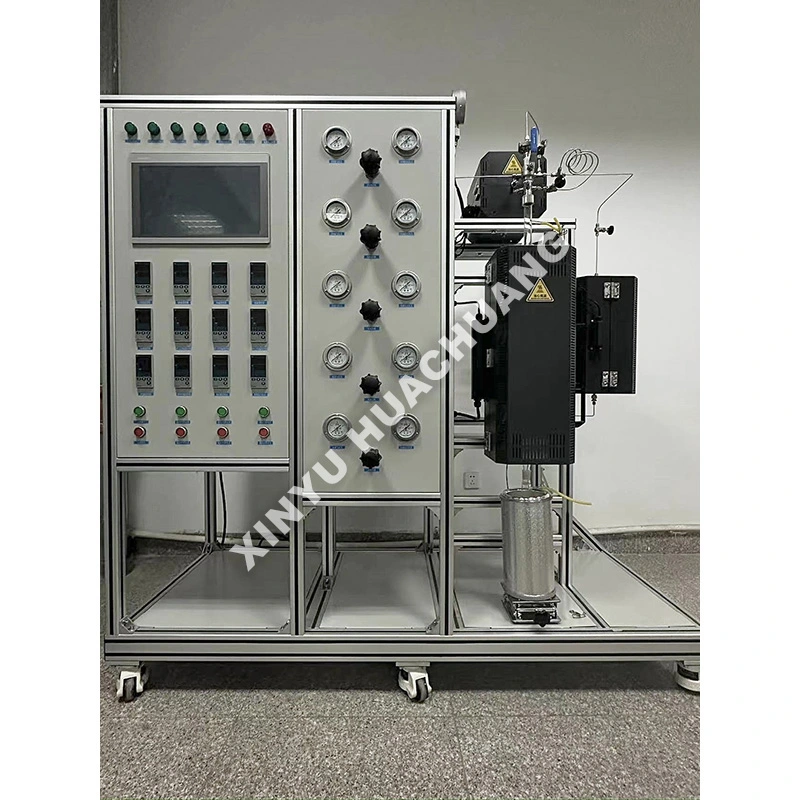

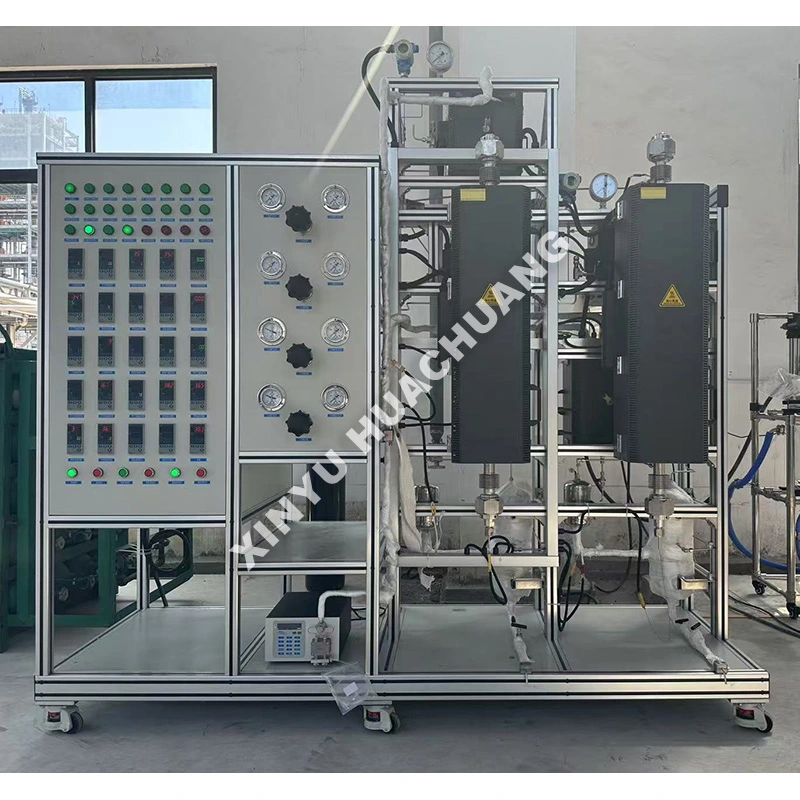

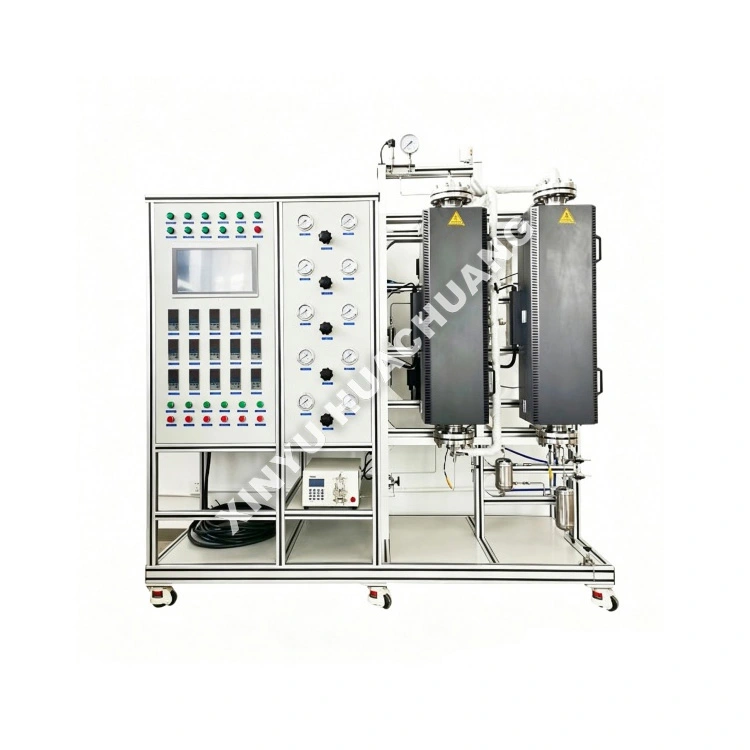

Metano reformavimo eksperimentinis padalinys

XINYU HUACHUANG metano reformavimo eksperimentinis blokas yra labai automatizuota laboratorinė reaktorių sistema, sukurta tiksliam sintetinių dujų generavimui ir kinetiniams tyrimams. Sukurtas imituoti pramoninio garo metano riformingo (SMR) ir sausojo riformingo (DRM) procesus, jis tiksliai kontroliuoja temperatūrą, slėgį ir dujų ir anglies santykį. Šis įrenginys, aprūpintas pažangia PLC automatika ir kelių lygių saugos blokatoriais, idealiai tinka katalizatoriaus atrankai, procesų optimizavimui ir vandenilio gamybos tyrimams energetikos ir naftos chemijos srityse.

Darbo principas

Metano reformavimo eksperimentinis blokas veikia visiškai automatizuota seka: endoterminės riformingo reakcijos imituojamos aukštesnėje temperatūroje, metanas tiksliai išmatuojamas masės srauto reguliatoriais ir vėliau sumaišomas su garais (per šildomą burbuliatorių) arba anglies dioksidu. Po pakaitinimo dujinis tiekimas patenka į fiksuoto sluoksnio reaktorių, įkrautą nikelio arba tauriųjų metalų katalizatoriumi, kur reformuojant metanas paverčiamas vandeniliu ir anglies monoksidu. Viso proceso metu įrenginys palaiko reikiamą aukštos temperatūros profilį naudodamas pažangią temperatūros valdymo sistemą, o jo internetinis dujų analizės modulis nuolat seka produkto sudėtį, todėl realiuoju laiku galima apskaičiuoti metano konversiją ir susidariusį H₂/CO santykį.

Pagrindiniai privalumai

● Aukštos temperatūros tikslumas: Pažangus kelių zonų PID šildymas užtikrina tolygų temperatūros pasiskirstymą iki 900 ℃, o tai labai svarbu endoterminėms reformavimo reakcijoms.

● Universalus proceso modeliavimas: palaikomas metano garo reformavimas (SMR), sausasis reformavimas (DRM) ir autoterminis reformavimas (ATR), tiesiog reguliuojant tiekiamų dujų sudėtį.

● Tikslus garų valdymas: Integruota šildoma burbuliavimo ir garintuvo sistema užtikrina tikslų ir stabilų vandens ir anglies (S/C) santykį be kondensacijos tiekimo linijose.

● Išmanusis automatizavimas: PLC-PC integruotas valdymas įgalina automatinį duomenų registravimą, istorinių kreivių generavimą ir ilgalaikį veikimą be priežiūros.

● Tvirtas ir saugus dizainas: reaktoriai yra pagaminti iš aukštai temperatūrai atsparių korozijai lydinių (pvz., SS316L, Inconel), su kelių lygių saugos blokatoriais, apsaugančiais nuo perkaitimo, per didelio slėgio ir apsaugos nuo liepsnos.

Techninės specifikacijos

Taikymo sritys

● Vandenilio gamyba: kuro elementų ir naftos perdirbimo gamyklų vandenilio garo metano reformavimo (SMR) moksliniai tyrimai ir plėtra.

● Carbon Capture & Utilization: Dry Reforming of Methane (DRM) to convert CH4 and CO2 into valuable syngas.

● Katalizatoriaus atranka: Ni pagrindu pagamintų tauriųjų metalų (Ru, Rh, Pt) ir perovskito katalizatorių tikrinimas reformavimo reakcijoms.

● Proceso optimizavimas: temperatūros, slėgio ir S/C santykio poveikio metano konversijai ir atsparumui koksavimui tyrimas.

● Akademiniai tyrimai: fundamentalūs kinetikos tyrimai ir katalizatoriaus deaktyvavimo mechanizmai.

Naudojimo atsargumo priemonės

● Garo linijos šildymas: visada užtikrinkite, kad garo generavimo sistema ir visi pasroviui esantys vamzdynai būtų tinkamai šildomi ir izoliuoti, kad išvengtumėte vandens kondensacijos, o tai gali sugadinti katalizatorių.

● Inertinis valymas: Visada išvalykite reaktorių inertinėmis dujomis (N2 arba Ar) prieš kaitindami ir prieš įleisdami garą ar reaktyviąsias dujas, kad išvengtumėte oksidacijos ar sprogių mišinių.

● Aušinimo seka: po eksperimento pirmiausia sustabdykite skysčio tiekimą, tada tęskite inertinių dujų srautą ir aušinkite reaktorių iki kambario temperatūros prieš išjungdami.

● Dujų sauga: metanas ir vandenilis yra labai degūs. Įsitikinkite, kad visos jungtys yra sandarios, o sistema veikia gerai vėdinamoje vietoje su dujų detektoriais.

Priežiūros vadovas

● Kasdien: Patikrinkite dujų baliono slėgį, patikrinkite MFC rodmenis ir vandens lygį burbuliatoriuje. Užtikrinkite, kad išmetamosios dujos būtų tinkamai išleidžiamos arba apdorotos.

● Kas savaitę / kas mėnesį: išvalykite arba pakeiskite dujų filtrus ir drėgmės gaudykles. Patikrinkite reaktoriaus sandariklius, vožtuvus ir vamzdelius, ar nėra korozijos ar nuotėkio požymių.

● Kas ketvirtį: kalibruokite masės srauto valdiklius ir temperatūros jutiklius, kad išlaikytumėte bandymo tikslumą. Patikrinkite PLC korpuso elektros jungčių sandarumą.

● Katalizatoriaus tvarkymas: atsargiai įdėkite ir išimkite katalizatorius, kad nesutraiškytų. Reguliariai stebėkite slėgio kritimą; staigus padidėjimas rodo koksavimą arba sluoksnio užsikimšimą, kurį reikia regeneruoti arba pakeisti.

Aptarnavimas ir palaikymas po pardavimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kaip šis metano reformavimo eksperimentinis blokas apsaugo nuo katalizatoriaus koksavimo ir deaktyvavimo ilgalaikio bandymo metu?

A: Koksas yra esminis metano reformavimo iššūkis. Mūsų įrenginyje yra tiksliai reguliuojama garų ir anglies (S/C) santykio valdymo sistema, užtikrinanti optimalią stechiometriją, kuri slopina anglies nusėdimą. Be to, siūlome pasirenkamą modulį prieš reformavimą, kuris paverčia aukštesnius angliavandenilius prieš pagrindinį vamzdinį reaktorių, veikiant žemesnėje temperatūroje, kad būtų užtikrintos stabilios ir švelnios sąlygos, taip žymiai pailginantis katalizatoriaus eksploatavimo laiką eksperimentinių paleidimų metu.

2 klausimas: Ar šis įrenginys gali būti pritaikytas ir metano garų reformavimui (SMR), ir sausajam metano reformavimui (DRM)?

A: Taip, įrenginys yra labai universalus. Jame yra nepriklausomi didelio tikslumo masės srauto valdikliai (MFC), skirti tiek H₂O (per garintuvą), tiek CO₂ tiekimą. Tai leidžia tyrėjams sklandžiai perjungti SMR ir DRM procesus arba net išbandyti dvigubą reformavimą, kad įvertintų katalizatoriaus veikimą ir sintetinių dujų (H₂/CO santykio) kokybę įvairiose anglies dioksido ir garų aplinkose.

3 klausimas: kaip sistema palaiko tikslius temperatūros profilius, atsižvelgiant į labai endoterminį reformingo reakcijos pobūdį?

A: Reformavimo reakcijai reikia daug energijos (700–1 000 °C). Mūsų metano reformavimo eksperimentiniame bloke naudojama kelių zonų programuojama elektrinė šildymo krosnis su pažangiu prisitaikančiu PID valdymu. Kelios termoporos yra strategiškai išdėstytos palei reaktoriaus vamzdį, kad būtų galima stebėti temperatūros profilį realiuoju laiku. Pramoninis PLC dinamiškai reguliuoja šildymo galią, kad kompensuotų endoterminį šilumos šalintuvą, užtikrinant labai tikslius kinetikos duomenis.

4 klausimas: kaip aukštos temperatūros produkto dujos saugiai aušinamos ir analizuojamos neprarandant svarbių duomenų?

A: Įrenginyje integruota specializuota kelių pakopų dujų kondicionavimo sistema. Aukštos temperatūros nuotekos pirmiausia praeina per greito gesinimo aušintuvą, kad būtų nedelsiant sustabdytos antrinės reakcijos. Tada jis praeina per labai efektyvų kondensatorių ir dujų ir skysčių separatorių, kad pašalintų nesureagavusius garus ir vandenį. Tada išdžiovintos sintetinės dujos nukreipiamos į internetinį dujų chromatografą (GC), kad būtų galima tiksliai, realiu laiku analizuoti CH₄ konversiją, CO, CO₂ ir H₂ išeigas.

5 klausimas. Kokie saugos mechanizmai naudojami aukštos temperatūros vandenilio ir anglies monoksido tvarkymui eksperimentinių gedimų metu?

A: Tvarkant sintetines dujas saugumas yra svarbiausias dalykas. Metano reformavimo eksperimentiniame bloke yra išsami saugos matrica. Jei metano srauto siųstuvas sugenda arba aptinkamas temperatūros nutekėjimas, PLC akimirksniu įjungia avarinį išjungimą (ESD). Jis automatiškai nutraukia angliavandenilių tiekimą, atidaro azoto prapūtimo vožtuvus, kad inertuotų reaktorių, ir suaktyvina išmetamųjų dujų išleidimą, kad išvengtų sprogių dujų kaupimosi, apsaugodamas operatorių ir įrangą.
