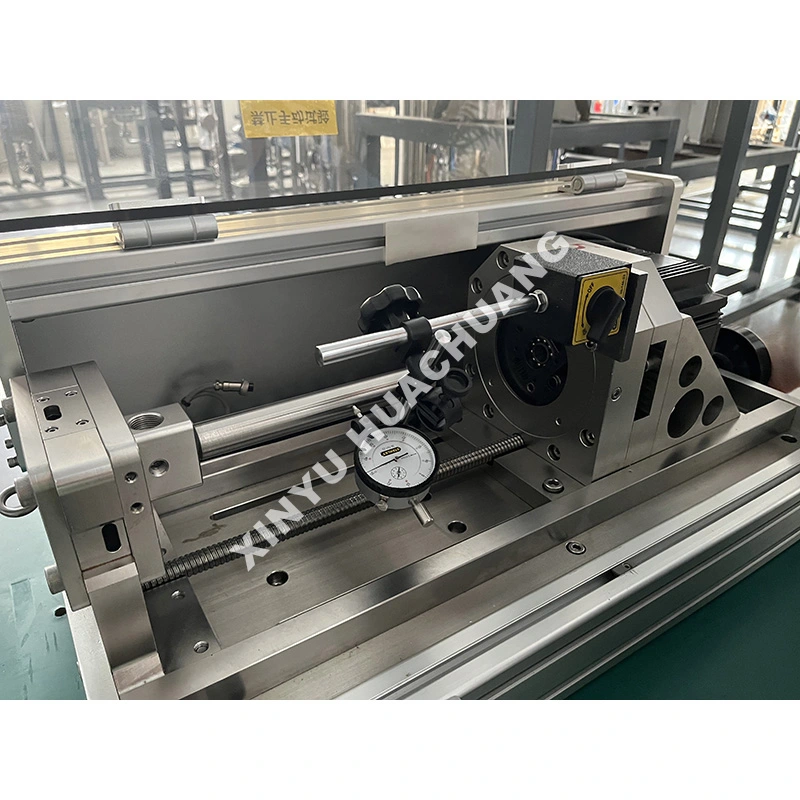

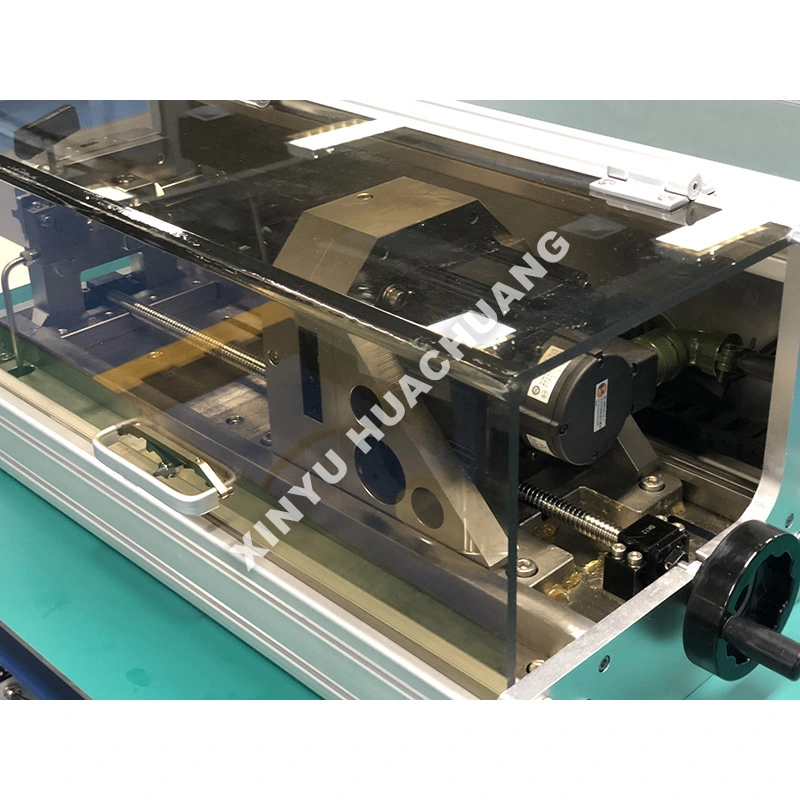

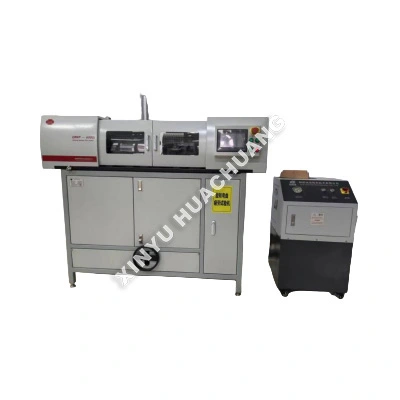

Vamzdžių jungiamųjų detalių lenkimo nuovargio tikrinimo mašina

XINYU HUACHUANG vamzdžių jungiamųjų detalių lenkimo nuovargio bandymo mašina yra labai specializuotas, pramoninio lygio bandymo aparatas, specialiai sukurtas įvertinti vamzdyno komponentų konstrukcinį vientisumą ir nuovargio eksploatavimo laiką veikiant pasikartojančioms lenkimo apkrovoms. Sukurta imituoti realius dinaminius įtempius, ši vamzdyno komponentų lenkimo nuovargio bandymo mašina tiksliai taiko ciklinius lenkimo momentus, kad įvertintų įtrūkimų atsiradimą ir plitimą. Su intelektualiu PLC/PC automatizavimu ir kelių lygių saugos blokatoriais, jis užtikrina saugų, be priežiūros ir ilgalaikį veikimą, kartu pateikdamas labai atkuriamus S-N kreivės duomenis, skirtus MTTP, kokybės kontrolei ir pramonės sertifikavimui.

Darbo principas

Vamzdžių jungiamųjų detalių lenkimo nuovargio bandymo mašina veikia saugiai suspaudžiant vamzdį arba jungiamosios detalės pavyzdį ir taikant kontroliuojamą, pasikartojantį lenkimo momentą, naudojant didelio tikslumo servohidraulines arba servoelektrines pavaras. Įrenginys gali būti sukonfigūruotas vienos plokštumos lenkimui, sukamajam lenkimui arba sudėtingai kelių ašių apkrovai, kad būtų imituojami faktiniai dujotiekio eksploataciniai įtempiai. Viso bandymo metu sistema nuolat stebi ir registruoja tokius parametrus kaip lenkimo kampas, taikomas momentas, ciklų skaičius ir deformacija. Bandymas automatiškai baigiamas, kai bandinys sulūžta arba pasiekia iš anksto nustatytą nuotėkio slenkstį ir pateikia tikslius duomenis apie nuovargio trukmę.

Kur šviečia?

● Didelio tikslumo ciklinė apkrova: yra aukščiausios kokybės servopavaros ir apkrovos elementai, užtikrinantys tikslų ir stabilų sudėtingų lenkimo bangų formų (sinuso, trikampio, bloko) taikymą su minimaliu triukšmu.

● Kelių ašių testavimo galimybė: palaiko vienos plokštumos, dviejų plokštumų ir sukamojo lenkimo nuovargio bandymus, kad tiksliai imituotų realaus dujotiekio įrengimo ir veikimo įtempius.

● Pažangus duomenų gavimas: Integruota kompiuterio programinė įranga automatiškai įrašo realaus laiko kreives (momento kampas, ciklo gedimas), apskaičiuoja nuovargio trukmę ir generuoja išsamias bandymų ataskaitas.

● Tvirta ir saugi konstrukcija: su tvirtu liejiniu rėmu ir kelių lygių saugos blokatoriais (apsauga nuo perkrovos, avariniu stabdymu, lūžimo sulaikymu, nuotėkio aptikimu), kad būtų užtikrinta operatoriaus sauga ir įrangos ilgaamžiškumas.

● Pritaikomas tvirtinimas: siūlomas platus specializuotų tvirtinimo elementų ir galinių jungčių asortimentas, kad būtų galima saugiai laikyti įvairaus skersmens vamzdžius, sienelių storius ir jungiamųjų detalių geometriją.

Techninės specifikacijos

Kur jis taikomas?

● Naftos ir dujų pramonė: gręžimo vamzdžių, korpuso, vamzdelių ir vamzdynų jungiamųjų detalių nuovargio įvertinimas esant ekstremaliam cikliniam lenkimui.

● Naftos chemija ir energijos gamyba: šilumokaičių vamzdžių, katilų vamzdžių ir aukšto slėgio garo linijų bandymai.

● Automobiliai ir aviacija: išmetimo sistemų, degalų tiekimo linijų ir hidraulinių vamzdelių patvarumo įvertinimas veikiant vibracijai ir lenkimui.

● Statyba ir infrastruktūra: konstrukcinių plieninių vamzdžių, pastolių ir tiltų komponentų nuovargio trukmės įvertinimas.

● Medicinos prietaisai: kateterių, kreipiamųjų laidų ir stentų lankstumo ir atsparumo nuovargiui bandymas.

Naudojimo atsargumo priemonės

● Tinkamas mėginio išlygiavimas: visada įsitikinkite, kad mėginys yra idealiai sulygiuotas įtaisuose, kad išvengtumėte netyčinių ašinių apkrovų ar ekscentrinio lenkimo, galinčio iškreipti nuovargio rezultatus.

● Suspaudimo jėgos patikrinimas: patikrinkite, ar suspaudimo jėga yra pakankama, kad bandinys neslystų atliekant didelio ciklo bandymą, bet ne tokia didelė, kad sukibimo taškuose būtų galima priešlaikinį suspaudimą.

● Nuotėkio aptikimo sąranka: tuščiavidurio vamzdyno komponentams prieš pradėdami bandymą visada prijunkite vidinę slėgio stebėjimo sistemą ir nuotėkio aptikimo jutiklius.

● Laipsniškas apkrovos padidinimas: naudokite programinės įrangos programuojamą padidinimo funkciją, kad palaipsniui padidintumėte lenkimo amplitudę iki tikslinio lygio ir išvengtumėte smūginės apkrovos.

Priežiūros vadovas

● Kasdien: Patikrinkite visus tvirtinimo elementus ir rankenas, ar nėra nusidėvėjimo, įtrūkimų ar deformacijų. Patikrinkite hidraulinės alyvos lygį (jei taikoma) ir įsitikinkite, kad visi apsauginiai blokatoriai veikia tinkamai.

● Kas savaitę / kas mėnesį: sutepkite visas judančias jungtis, kreipiamuosius bėgelius ir pavaros jungtis pagal gamintojo specifikacijas. Išvalykite bandymo vietą ir patikrinkite, ar nėra laisvų elektros jungčių.

● Kas ketvirtį:  atlikite išsamų apkrovos elementų, kampo daviklio ir slėgio keitiklių sistemos kalibravimą naudodami sertifikuotus atskaitos standartus. Patikrinkite, ar hidraulinėse žarnose ir jungiamosiose dalyse nėra nusidėvėjimo ar nuotėkio požymių.

● Po bandymo: visada laikykitės tinkamos išjungimo sekos po mėginio lūžimo. Atsargiai nuimkite sulūžusį bandinį, išvalykite tvirtinimo detales ir patikrinkite, ar pavara nepažeista dėl staigaus apkrovos atleidimo.

Aptarnavimas ir palaikymas po pardavimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kaip mašina imituoja realaus dujotiekio veikimo įtempius?

A: Mašina patikimai suspaudžia vamzdį arba jungiamosios detalės pavyzdį ir taiko kontroliuojamus, pasikartojančius lenkimo momentus, naudodama didelio tikslumo servohidraulines arba servoelektrines pavaras. Jis gali būti sukonfigūruotas vienos plokštumos lenkimui, sukamajam lenkimui arba sudėtingai kelių ašių apkrovai, kad atkartotų faktines įtempių sąlygas, kurias patiria vamzdynai eksploatuojant, įskaitant grunto nusėdimą, šiluminį plėtimąsi ir vibracijos sukeltą nuovargį.

2 klausimas: kokius parametrus sistema stebi per nuovargio testą?

A: Sistema nuolat registruoja lenkimo kampą, pritaikytą momentą, ciklų skaičių ir deformacijų duomenis realiuoju laiku. Šis išsamus duomenų rinkinys leidžia inžinieriams nubrėžti S-N kreives (įtempimo ir ciklų skaičiaus atžvilgiu) ir nustatyti tikslią dujotiekio komponento nuovargio tarnavimo laiką nurodytomis apkrovos sąlygomis.

3 klausimas: kaip mašina nustato, kada mėginys sugedo?

A: Bandymas automatiškai baigiasi, kai bandinys lūžta arba pasiekia iš anksto nustatytą nuotėkio slenkstį. Atliekant slėgio vamzdžių bandymus, sistema stebi vidinį slėgį ir aptinka bet kokį slėgio kritimą, rodantį sienelės įtrūkimą, užtikrindama, kad nuovargio trukmės matavimas atspindėtų tikrąjį gedimą, o ne savavališkas ciklo ribas.

4 klausimas: ar mašina gali patikrinti tiek tiesias vamzdžių dalis, tiek jungtis, tokias kaip alkūnės ir trišakiai?

A: Taip. Suspaudimo sistema ir pavaros konfigūracija yra reguliuojamos, kad tilptų tiesios vamzdžių dalys, alkūnės, trišakiai, flanšai ir kitos vamzdynų detalės. Kiekvienas bandinio tipas gali būti išbandytas jo svarbiausiu lenkimo režimu, siekiant nustatyti silpniausią vamzdynų sistemos vietą.

5 klausimas: kodėl lenkimo nuovargio bandymas yra būtinas vamzdyno kvalifikacijai?

A: Naftos ir dujų, cheminio apdorojimo ir elektros energijos gamybos vamzdynus veikia ciklinės lenkimo apkrovos dėl žemės judėjimo, terminio ciklo ir įrangos vibracijos. Lenkimo nuovargio bandymai pateikia duomenis nuo ciklo iki gedimo, reikalingų norint nustatyti tikrinimo intervalus, patvirtinti projektavimo ribas ir užtikrinti, kad būtų laikomasi vamzdynų vientisumo standartų, tokių kaip API 570 ir ASME B31.3.
