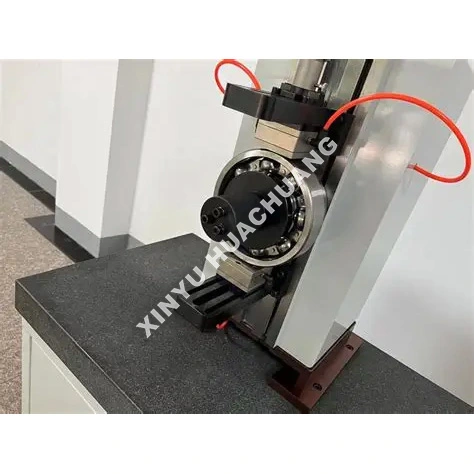

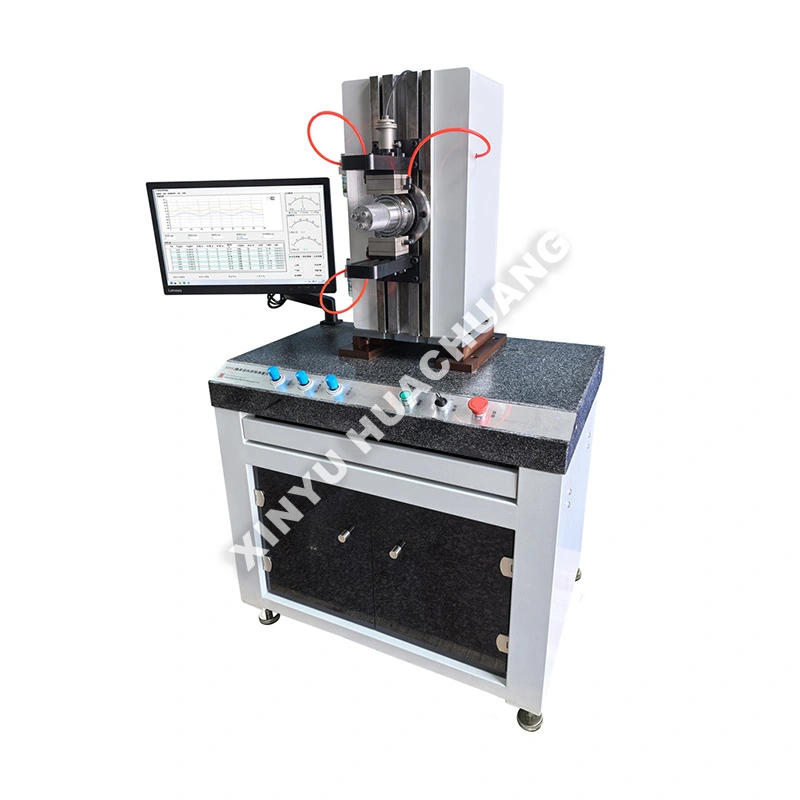

Ašinio tarpo matavimo prietaisas guoliams

XINYU HUACHUANG ašinio prošvaisa matavimo prietaisas guoliams yra labai tikslus, pusiau automatizuotas testavimo aparatas, specialiai sukurtas įvertinti vidinį ašinį riedėjimo guolių prošvaisą. Sukurtas taip, kad atitiktų griežtus tarptautinius standartus, šis ašinio tarpo matavimo prietaisas, skirtas guoliams, tiksliai taiko standartizuotas ašines matavimo apkrovas, kad užfiksuotų mikro poslinkius. Įrengtas išmanioji PLC automatika ir didelio jautrumo jutikliai, užtikrina saugų ir patikimą veikimą, o kartu pateikia labai atkuriamus duomenis, skirtus MTEP, kokybės kontrolei ir gamybos sertifikavimui.

Darbo principas

Ašinio tarpo matavimo prietaisas guoliams veikia dinaminiu tuščiosios eigos matavimo principu. Išorinis guolio žiedas yra patikimai pritvirtintas ir prispaustas, o vidiniam žiedui taikoma tiksli ašinė matavimo apkrova. Didelio jautrumo poslinkio jutikliai fiksuoja ašinį riedėjimo elementų judėjimą, kai jie praeina per apkrovos zoną. Sistema naudoja diferencialinius algoritmus, kad automatiškai pašalintų geometrines klaidas ir apskaičiuoja tikrąjį ašinį tarpą, nereikalaujant deformacijos kompensavimo.

Kokie yra išskirtiniai pranašumai?

● Didelio tikslumo matavimas: yra aukščiausios kokybės indukciniai jutikliai, kurių statinis pakartojamumas yra <1,5 μm, o dinaminis pakartojamumas yra <2,5 μm.

● Automatinis pakrovimas: pneumatinė arba motorinė apkrova užtikrina nuoseklias, standartizuotas matavimo jėgas ir pašalina rankinio valdymo klaidas.

● Išmanusis duomenų apdorojimas: automatiškai apskaičiuoja vidutinį atstumą, nustato sukimosi strigtis ir generuoja SPC / CPK statistines ataskaitas.

● Tvirta ir saugi konstrukcija: su tvirtu mechaniniu rėmu ir automatiniu kalibravimu pagal standartines etalonines dalis, kad būtų išlaikytas ilgalaikis tikslumas.

● Universalus suderinamumas: Modulinė tvirtinimo detalė leidžia greitai perjungti įvairius guolius, pradedant gilių griovelių rutuliniais guoliais ir baigiant kūginiais ritininiais guoliais.

Techninės specifikacijos

Kur jį galima panaudoti?

● Guolių gamyba: 100 % vidinė arba neprisijungusi atliekama gilių griovelių rutulinių, cilindrinių ritininių ir kūginių ritininių guolių kokybės patikra.

● Automobiliai ir aviacija: ratų stebulių, pavarų dėžių ir turbininių variklių gaunamos kokybės kontrolė (IQC) ir surinkimo patikra.

● Tikslioji mašina: didelio tikslumo staklių velenų ir robotikos atstumas ir porų pasirinkimas.

● Techninė priežiūra ir MRO: būkles ir guolių tarpo įvertinimas atliekant įrangos kapitalinį remontą.

Naudojimo atsargumo priemonės

● Mėginio paruošimas: Visada kruopščiai išvalykite guolį, kad pašalintumėte rūdžių apsaugančias medžiagas arba tepalus, kurie gali turėti įtakos mikromatavimui.

● Šiluminė pusiausvyra: prieš bandydami leiskite prietaisui ir guoliui aklimatizuotis prie kambario temperatūros (20±5 ℃).

● Tinkamas išlygiavimas: užtikrinkite, kad guolis būtų visiškai plokščias ant laikiklio, kad išvengtumėte klaidingų rodmenų, atsirandančių dėl išorinio žiedo pakreipimo.

● Kalibravimas: kiekvienos pamainos pradžioje atlikite automatinio kalibravimo procedūrą naudodami standartinius atskaitos guolius.

Priežiūros vadovas

● Kasdien: nuvalykite matavimo prietaisus ir jutiklio rašiklį švaria, nepūkuota šluoste. Patikrinkite pneumatinį oro slėgį (jei yra) ir išleiskite drėgmę iš filtro.

● Kas savaitę / kas mėnesį: Patikrinkite, ar besisukantis velenas ir apkrovos svirtys veikia sklandžiai. Kaip rekomenduojama, ant mechaninių sukimosi taškų užlašinkite lašą lengvos mašinų alyvos.

● Kas ketvirtį: visą sistemos kalibravimą atlikite naudodami sertifikuotus standartinius tarpus, kad patikrintumėte tiesiškumą ir stiprinimo tikslumą.

● Aplinkos kontrolė: Saugokite prietaisą nuo stiprių vibruojančių mechanizmų, stiprių magnetinių laukų ir tiesioginių saulės spindulių, kad išlaikytumėte matavimo stabilumą.

Parama, kuri leidžia jums pasitikėti

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kas yra ašinis tarpas ir kuo jis skiriasi nuo radialinio?

A: Ašinis tarpas yra bendras atstumas, kurį guolio vidinis žiedas gali judėti ašine kryptimi (išilgai veleno ašies) išorinio žiedo atžvilgiu, kai netaikoma išorinė apkrova. Radialinis tarpas matuoja judėjimą statmenai velenui, o ašinis tarpas matuoja judėjimą lygiagrečiai velenui. Abu tarpai turi įtakos guolio veikimui, tačiau ašinis tarpas yra ypač svarbus traukos apkrovoms, pvz., pavarų dėžėms ir vertikaliems siurbliams.

2 klausimas: kaip prietaiso dinaminio matavimo principas užtikrina tikslumą?

A: Išorinis žiedas yra patikimai pritvirtintas ir prispaustas, o vidiniam žiedui taikoma tiksli ašinė matavimo apkrova. Didelio jautrumo poslinkio jutikliai fiksuoja ašinį riedėjimo elementų judėjimą, kai jie praeina per apkrovos zoną. Sistema naudoja diferencialinius algoritmus, kad automatiškai pašalintų geometrines klaidas, tokias kaip veido išbėgimas ir narvelio svyravimas, apskaičiuodama tikrąjį ašinį tarpą nereikalaujant deformacijos kompensavimo.

3 klausimas: kodėl ašinis tarpas yra ypač svarbus kampiniams kontaktams ir kūginiams ritininiams guoliams?

A: Kampiniai kontaktiniai ir kūginiai ritininiai guoliai yra skirti nešti kombinuotas radialines ir ašines apkrovas. Jų ašinis tarpas tiesiogiai lemia riedėjimo elementų ir bėgių takų sąlyčio kampą, o tai savo ruožtu lemia apkrovos pasiskirstymą, standumą ir šilumos susidarymą. Neteisingas ašinis tarpas šių tipų guoliuose sukelia netolygų apkrovos pasiskirstymą, priešlaikinį atskilimą ir katastrofišką gedimą.

4 klausimas: ar šis prietaisas gali būti naudojamas kartu su radialinio tarpo matavimo prietaisu, norint visiškai patikrinti guolius?

A: Taip. Radialinio ir ašinio tarpo instrumentai kartu pateikia išsamų guolio prošvaisos profilį. Daugeliui guolių specifikacijų reikia patikrinti abi vertes. Naudojant abu instrumentus iš eilės ant to paties guolio gaunamas visas vidinės geometrijos vaizdas ir patvirtinama, kad guolis atitinka visus tarpo reikalavimus.

5 klausimas: kaip prietaisas palaiko gaunamą patikrinimą ir gedimų analizę?

A: Atliekant patikrinimą, prietaisas prieš montuodamas patikrina, ar nauji guoliai atitinka nurodytą ašinio tarpo grupę, taip išvengiant brangaus surinkimo pertvarkymo. Atliekant gedimų analizę, išmatuojant grąžintų arba sugedusių guolių ašinį tarpą, galima nustatyti, ar netinkamas tarpas buvo prisidedantis veiksnys, o tai padeda ištirti pagrindinę priežastį ir imtis korekcinių veiksmų.
