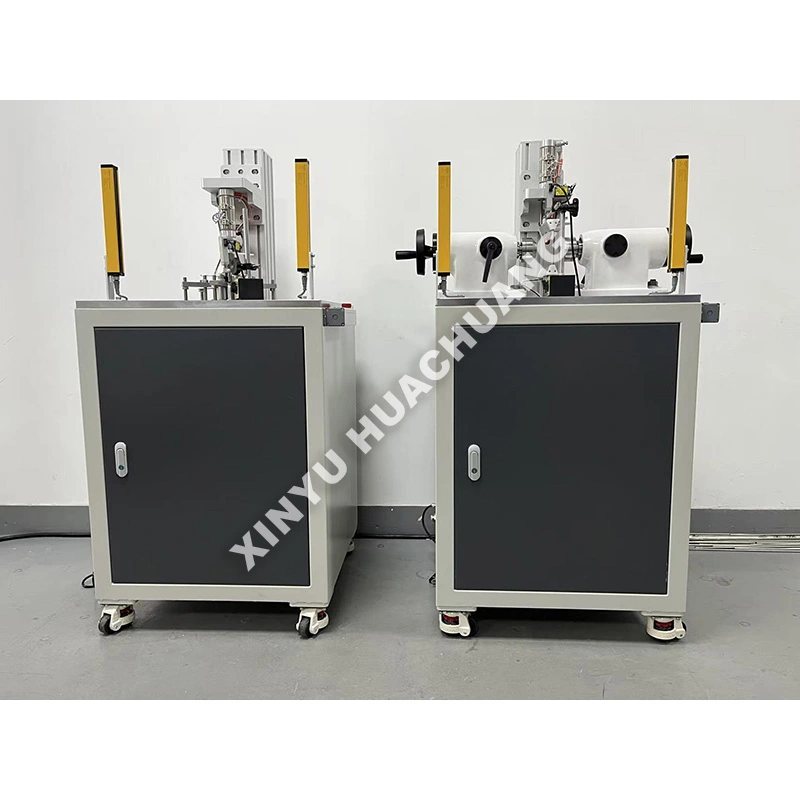

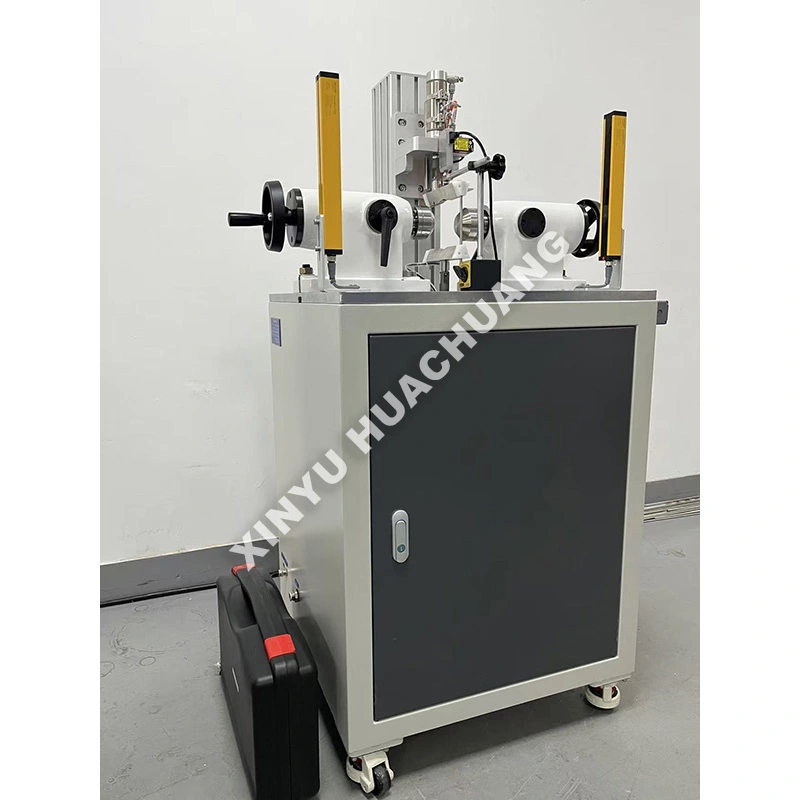

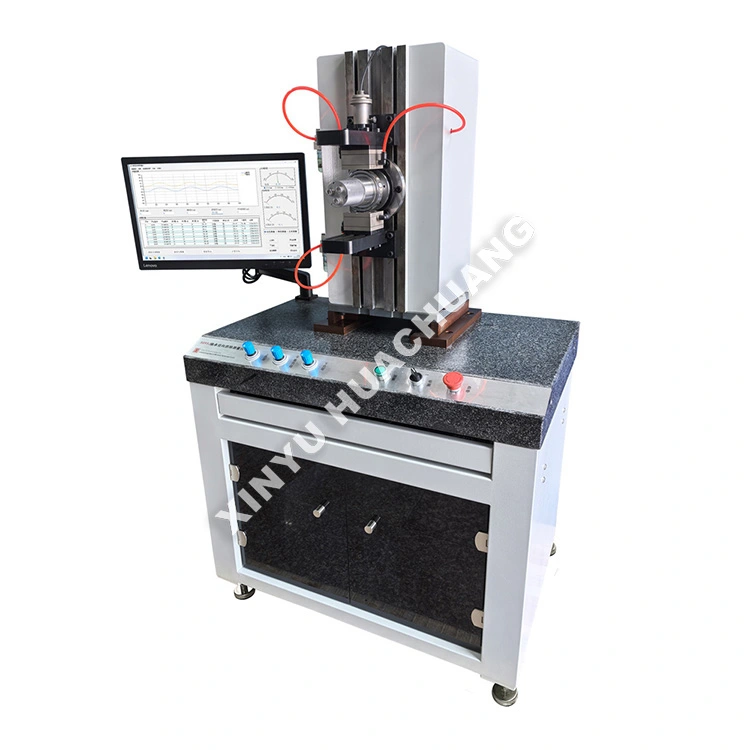

Guolių radialinio tarpo matavimo prietaisas

XINYU HUACHUANG guolių radialinio tarpo matavimo prietaisas yra labai tikslus, pusiau automatizuotas testavimo aparatas, specialiai sukurtas įvertinti vidinį radialinį riedėjimo guolių prošvaisą. Sukurtas taip, kad atitiktų griežtus tarptautinius standartus, šis guolio radialinio atstumo matavimo prietaisas tiksliai taiko standartizuotas matavimo apkrovas, kad užfiksuotų mikro poslinkius. Įrengtas išmanioji PLC automatika ir didelio jautrumo jutikliai, užtikrina saugų ir patikimą veikimą, o kartu pateikia labai atkuriamus duomenis, skirtus MTEP, kokybės kontrolei ir gamybos sertifikavimui.

Darbo principas

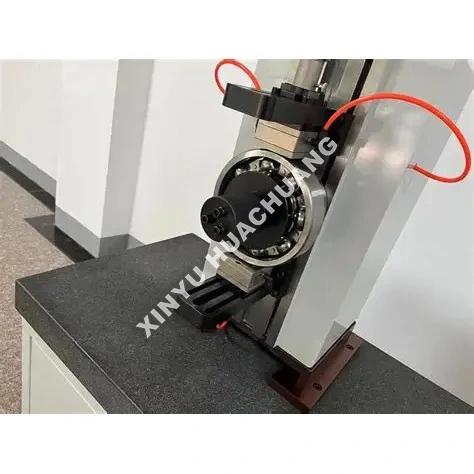

Radialinio guolio prošvaisa matavimo prietaisas veikia dinaminiu, tuščiosios eigos matavimo principu. Vidinį guolio žiedą fiksuoja ir sukasi sinchroninis variklis, o išoriniam žiedui taikoma tiksli matavimo apkrova. Didelio jautrumo poslinkio jutikliai fiksuoja radialinį riedėjimo elementų judėjimą jiems einant per apkrovos zoną. Sistema naudoja diferencialinius algoritmus, kad automatiškai pašalintų geometrines klaidas ir apskaičiuoja tikrąjį radialinį tarpą, nereikalaujant deformacijos kompensavimo.

Kokie yra išskirtiniai pranašumai?

● Didelio tikslumo matavimas: yra aukščiausios kokybės indukciniai jutikliai, kurių statinis pakartojamumas yra <1,5 μm, o dinaminis pakartojamumas yra <2,5 μm.

● Automatinis pakrovimas: pneumatinė arba motorinė apkrova užtikrina nuoseklias, standartizuotas matavimo jėgas ir pašalina rankinio valdymo klaidas.

● Išmanusis duomenų apdorojimas: automatiškai apskaičiuoja vidutinį atstumą, nustato sukimosi strigtis ir generuoja SPC / CPK statistines ataskaitas.

● Tvirta ir saugi konstrukcija: su tvirtu mechaniniu rėmu ir automatiniu kalibravimu pagal standartines etalonines dalis, kad būtų išlaikytas ilgalaikis tikslumas.

● Universalus suderinamumas: Modulinė tvirtinimo detalė leidžia greitai perjungti įvairius guolius, pradedant gilių griovelių rutuliniais guoliais ir baigiant kūginiais ritininiais guoliais.

Techninės specifikacijos

Kur jis taikomas?

● Guolių gamyba: 100 % vidinė arba neprisijungusi atliekama gilių griovelių rutulinių, cilindrinių ritininių ir kūginių ritininių guolių kokybės patikra.

● Automobiliai ir aviacija: ratų stebulių, pavarų dėžių ir turbininių variklių gaunamos kokybės kontrolė (IQC) ir surinkimo patikra.

● Tikslioji mašina: didelio tikslumo staklių velenų ir robotikos atstumas ir porų pasirinkimas.

● Techninė priežiūra ir MRO: būkles ir guolių tarpo įvertinimas atliekant įrangos kapitalinį remontą.

Naudojimo atsargumo priemonės

● Mėginio paruošimas: Visada kruopščiai išvalykite guolį, kad pašalintumėte rūdžių apsaugančias medžiagas arba tepalus, kurie gali turėti įtakos mikromatavimui.

● Šiluminė pusiausvyra: prieš bandydami leiskite prietaisui ir guoliui aklimatizuotis prie kambario temperatūros (20±5 ℃).

● Tinkamas išlygiavimas: užtikrinkite, kad guolis būtų visiškai plokščias ant laikiklio, kad išvengtumėte klaidingų rodmenų, atsirandančių dėl išorinio žiedo pakreipimo.

● Kalibravimas: kiekvienos pamainos pradžioje atlikite automatinio kalibravimo procedūrą naudodami standartinius atskaitos guolius.

Priežiūros vadovas

● Kasdien: nuvalykite matavimo prietaisus ir jutiklio rašiklį švaria, nepūkuota šluoste. Patikrinkite pneumatinį oro slėgį (jei yra) ir išleiskite drėgmę iš filtro.

● Kas savaitę / kas mėnesį: Patikrinkite, ar besisukantis velenas ir apkrovos svirtys veikia sklandžiai. Kaip rekomenduojama, ant mechaninių sukimosi taškų užlašinkite lašą lengvos mašinų alyvos.

● Kas ketvirtį: visą sistemos kalibravimą atlikite naudodami sertifikuotus standartinius tarpus, kad patikrintumėte tiesiškumą ir stiprinimo tikslumą.

● Aplinkos kontrolė: Saugokite prietaisą nuo stiprių vibruojančių mechanizmų, stiprių magnetinių laukų ir tiesioginių saulės spindulių, kad išlaikytumėte matavimo stabilumą.

Informacija apie apsaugą po pirkimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kas yra radialinis tarpas ir kodėl tai svarbu guolio veikimui?

A: Radialinis atstumas yra bendras atstumas, per kurį guolio vidinis žiedas gali judėti radialiai išorinio žiedo atžvilgiu, kai netaikoma išorinė apkrova. Tinkamas radialinis tarpas yra labai svarbus, nes per mažas tarpas sukelia per didelę trintį, perkaitimą ir ankstyvą gedimą, o per didelis tarpas sukelia vibraciją, triukšmą ir sumažina keliamąją galią.

2 klausimas: kaip veikia dinaminis tuščiosios eigos matavimo principas?

A: Prietaisas tvirtina guolio vidinį žiedą ir sukasi jį per sinchroninį variklį, tuo pačiu taikydamas tikslią matavimo apkrovą išoriniam žiedui. Didelio jautrumo poslinkio jutikliai fiksuoja radialinį riedėjimo elementų judėjimą jiems einant per apkrovos zoną. Tada diferencialiniai algoritmai automatiškai pašalina geometrines klaidas, tokias kaip neapvalumas, ir pateikia tikrąją radialinio tarpo vertę.

3 klausimas: kodėl prietaisas naudoja diferencialinius algoritmus, o ne tiesioginį matavimą?

A: Guoliai turi būdingų geometrinių netobulumų – nedidelio ovalumo, paviršiaus banguotumo ir riedėjimo elementų matmenų skirtumų – kurie gali iškraipyti paprastus taško matavimus. Diferencialinis algoritmas užfiksuoja kelis duomenų taškus aplink visą sukimąsi ir matematiškai atskiria šias geometrines paklaidas nuo tikrojo atstumo, užtikrindamas matavimo tikslumą nereikalaujant deformacijos kompensavimo.

4 klausimas: kokių tipų ir dydžių guoliai gali išmatuoti šį prietaisą?

A: Prietaisas talpina gilių griovelių rutulinius guolius, kampinius kontaktinius guolius, cilindrinius ritininius guolius ir kūginius ritininius guolius įvairiuose dydžių diapazonuose. Adapteriai ir tvirtinimo elementai gali būti sukonfigūruoti taip, kad atitiktų konkrečius guolio angos skersmenis ir išorinius skersmenis, todėl jie tinka tiek gamybos linijos kokybės patikrinimams, tiek laboratoriniams patikrinimams.

5 klausimas: kaip ši priemonė palaiko guolių kokybės kontrolę gamyboje?

A: Teikdamas greitus, tikslius ir pakartojamus radialinio atstumo matavimus, prietaisas leidžia 100 % patikrinti gamybos partijas arba imti statistinius mėginius pagal ISO 5753 ir ABMA standartus. Taip užtikrinama, kad kiekvienas išsiųstas guolis atitiktų nurodytą tarpo grupę, o tai sumažina pretenzijas į garantiją ir gedimus, atsiradusius dėl netinkamo tarpo.
