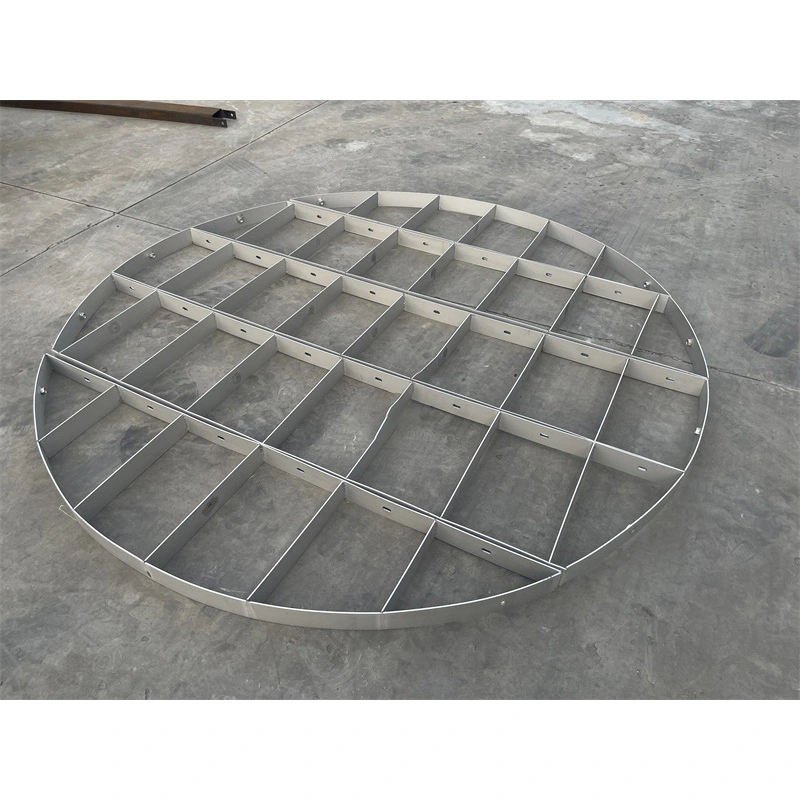

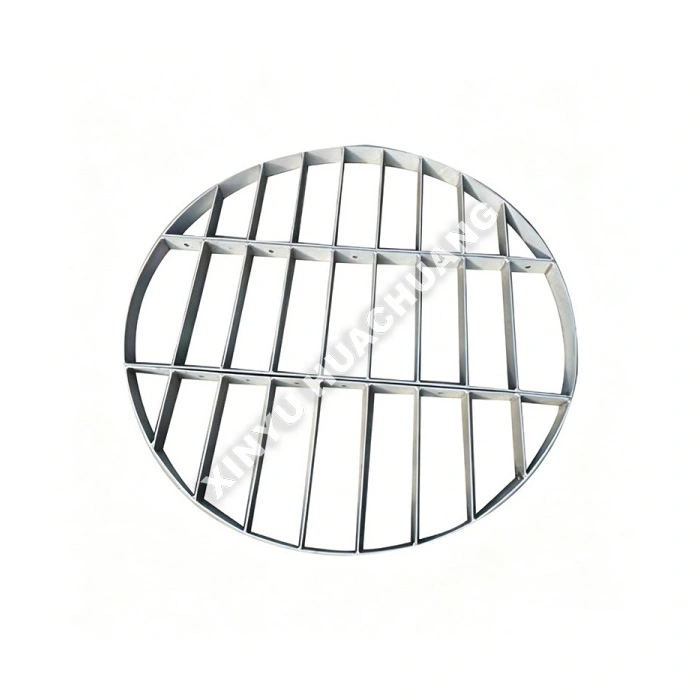

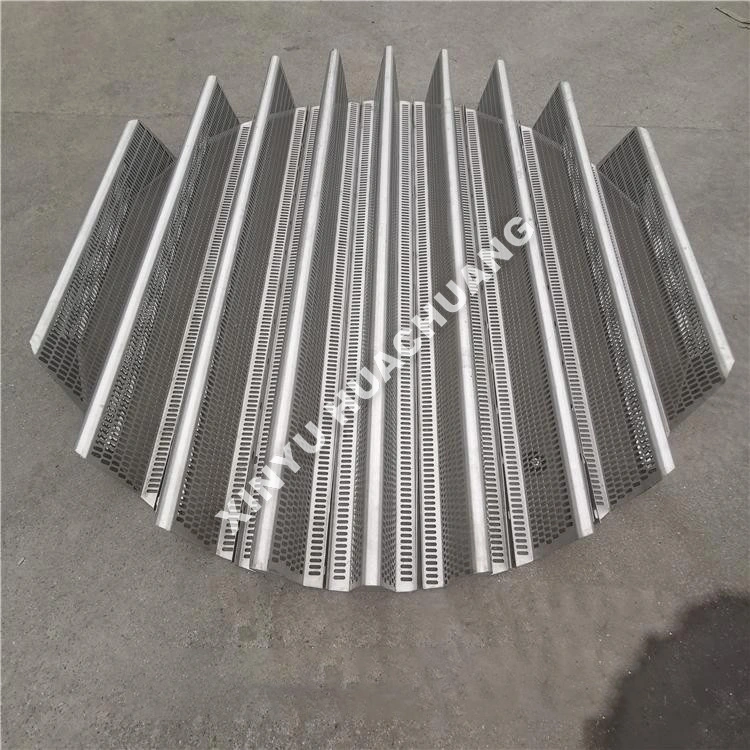

Distiliavimo bokšto pakavimo atramos tinklelis

XINYU HUACHUANG distiliavimo bokšto sandarinimo atraminė tinklelis yra svarbus konstrukcinis komponentas, specialiai sukurtas mažo skersmens laboratoriniams ir bandomojo masto supakuotiems bokštams. Sukurta atlaikyti struktūrinio ar atsitiktinio įpakavimo svorį ir maksimaliai padidinti atvirą plotą, šis distiliavimo bokšto sandarinimo tinklelis užtikrina netrukdomą garų ir skysčių srautą ir apsaugo nuo kolonėlės užtvindymo. Dėl tvirtos, bet atviros konstrukcijos jis yra idealus pagrindas pasiekti aukštą atskyrimo efektyvumą MTEP ir bandomųjų bandymų aplinkoje.

Darbo principas

Distiliavimo bokšto pakavimo atramos tinklelis veikia suteikdamas standžią, horizontalią platformą pakavimo lovos apačioje. Jis pagamintas iš vertikalių arba horizontalių strypų, išdėstytų taip, kad būtų sukurtas didelis laisvas skerspjūvio plotas. Ši atvira geometrija leidžia kylantiems garams ir besileidžiančiam skysčiui prasiskverbti su minimaliu slėgio kritimu, tuo pačiu neleidžiant pakavimo dalelėms nukristi į apatinę sekciją. Lygus tinklelio paviršius taip pat padeda išvengti dalelių kaupimosi ir užsiteršimo kolonos apačioje.

Kur šviečia?

● Didelis atviras plotas ir žemo slėgio kritimas: didinamas laisvas skerspjūvio plotas, kad būtų užtikrintas sklandus garų ir skysčių srautas, išvengiant kliūčių mažo skersmens kolonėlėse.

● Didelis mechaninis stiprumas: Sukurtas taip, kad patikimai išlaikytų pakavimo sluoksnio svorį ir atlaikytų darbinio slėgio svyravimus be deformacijų.

● Antifouling dizainas: lygūs paviršiai ir optimizuotas strypų atstumas neleidžia kauptis kietosioms dalelėms, polimerams ar dalelėms ir neužkimšti atramos.

● Tikslus pritaikymas: pagaminta pagal užsakymą, kad puikiai atitiktų laboratorinių ir bandomųjų stiklinių arba metalinių kolonų vidinį skersmenį, užtikrinant, kad skystis nepraeitų.

● Universalios medžiagos: yra SS304/316L, Hastelloy, PTFE ir stiklo, kad atitiktų jūsų konkretaus proceso cheminį suderinamumą.

Techninės specifikacijos

Kur jis taikomas?

● Akademinės ir MTEP laboratorijos: pagrindiniai kinetikos tyrimai, atskyrimo proceso vizualizacija ir katalizatoriaus bandymai.

● Pilotinės gamyklos: įveiks atotrūkį tarp stacionarių mokslinių tyrimų ir plėtros bei smulkių cheminių medžiagų ir vaistų pramonės plėtros.

● Eteriniai aliejai ir natūralūs ekstraktai: švelnus, labai grynas karščiui jautrių terpenų ir kvapiųjų medžiagų atskyrimas.

● Specialūs tirpikliai: nuolatinis didelės vertės organinių tirpiklių regeneravimas ir itin didelis gryninimas.

● Maistas ir gėrimai: natūralių skonių koncentravimas ir biologiškai aktyvių junginių ekstrahavimas.

Naudojimo atsargumo priemonės

● Tikslus niveliavimas: užtikrinkite, kad atramos tinklelis būtų sumontuotas idealiai horizontaliai. Nelygus tinklelis gali sukelti skysčių kaupimąsi vienoje pusėje, o tai gali sukelti rimtą netinkamą pasiskirstymą ir sumažinti atskyrimo efektyvumą.

● Pakuotės dydžio suderinamumas: patikrinkite, ar atstumas tarp distiliavimo bokšto sandarinimo atramos tinklelio yra mažesnis nei minimalus pakuotės matmuo, kad dalelės neiškristų.

● Saugus tvirtinimas: mažo skersmens kolonėlėse įsitikinkite, kad tinklelis yra tinkamai prispaustas arba suvirintas, kad jie nepasislinktų ar nepakiltų, kai atliekamos didelio garų srauto ar vakuumo operacijos.

● Išankstinis valymas: Visada kruopščiai išvalykite groteles prieš įdėdami pakuotę, kad pašalintumėte visas apdirbimo alyvas, metalo drožles ar šiukšles, kurios gali užteršti procesą.

Aptarnavimas ir palaikymas po pardavimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: koks yra pagrindinis distiliavimo kolonėlės pakavimo atraminio tinklelio tikslas?

A: Atraminis tinklelis sudaro standžią, horizontalią platformą sandarinimo lovos apačioje, kad visi sandarinimo elementai arba struktūriniai pakavimo moduliai būtų tvirtai pritvirtinti. Be jo sandariklis sugriūtų į apatinę kolonėlės dalį, blokuodamas garų srautą ir visiškai sugadindamas atskyrimo efektyvumą.

2 klausimas: kaip tinklelio dizainas sumažina jo poveikį kolonėlės veikimui?

A: Tinklelis sukonstruotas iš vertikalių arba horizontalių strypų, išdėstytų taip, kad būtų sukurtas didelis laisvas skerspjūvio plotas, dažnai viršijantis 90%. Ši atvira geometrija leidžia kylantiems garams ir besileidžiančiam skysčiui prasiskverbti su minimaliu slėgio kritimu, užtikrinant, kad pati tinklelis netaptų kliūtimi masės perdavimo procese.

3 klausimas: kodėl anti-užteršimo dizainas svarbus atraminiam tinkleliui?

A: Atraminis tinklelis yra žemiausiame sandarinimo sluoksnio taške, kur natūraliai kaupiasi dalelės, polimerų nuosėdos ir kristalizuotos druskos. Lygus paviršius ir atvira geometrija neleidžia medžiagai kauptis kolonėlės apačioje, todėl sumažėja išjungimų dažnis valant ir palaikomas pastovus slėgio kritimas kampanijos metu.

4 klausimas: koks yra atramos tinklelio dydis, palyginti su virš jo esančia pakuote?

A: Tinklelio angos dydis yra kruopščiai suderintas su pakuotės matmenimis, kad jokie sandarinimo elementai neiškristų. Atsitiktinio pakavimo atveju tinklelio angos yra žymiai mažesnės nei mažiausio sandarinimo elemento. Struktūriniam pakavimui tinklelis sukurtas taip, kad atitiktų modulio plotą ir užtikrintų vienodą atramą visoje lovoje.

5 klausimas: kokias statybines medžiagas galima naudoti atraminėms grotelėms?

A: SS304/316L atraminės grotelės yra skirtos standartinėms reikmėms, Hastelloy ir titano formos korozinėms aplinkoms ir anglinis plienas su apsauginėmis dangomis, skirtos ekonomiškai jautriems įrengimams. Medžiaga parenkama taip, kad atitiktų kolonėlės korpuso medžiagą ir proceso sąlygas, užtikrinant galvaninį suderinamumą ir ilgą tarnavimo laiką.
