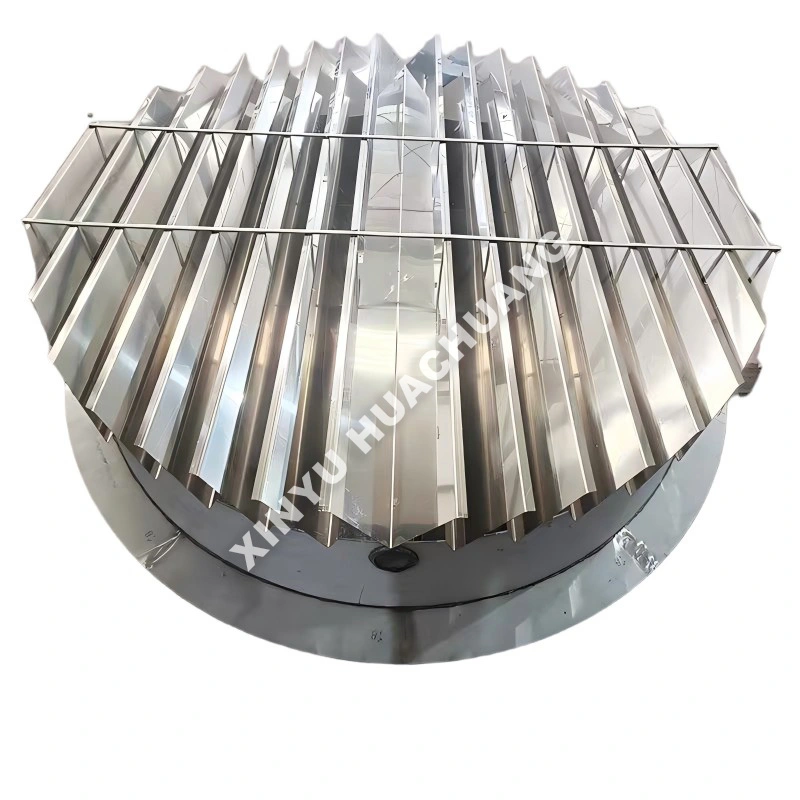

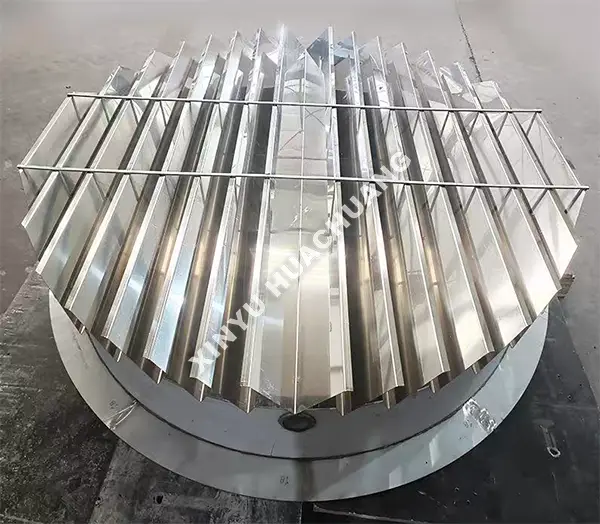

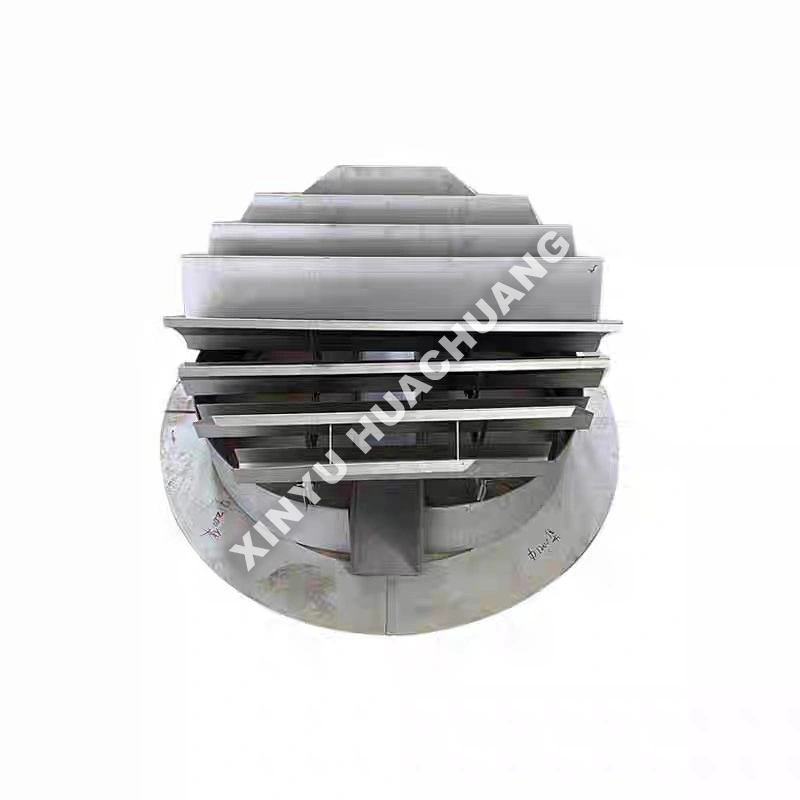

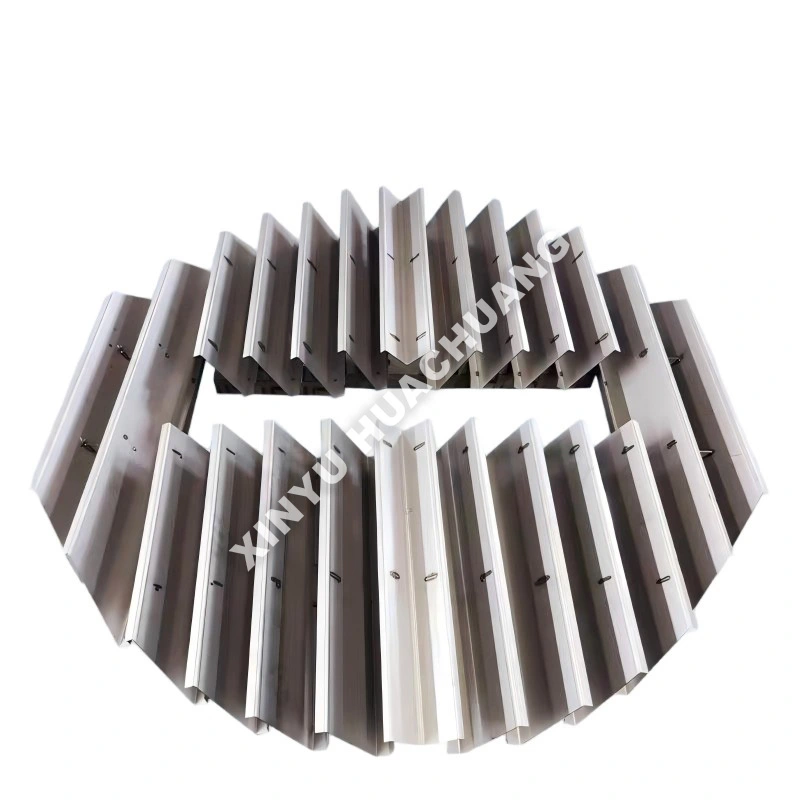

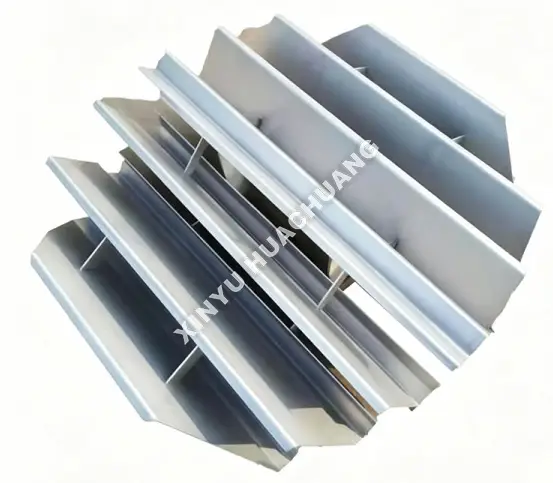

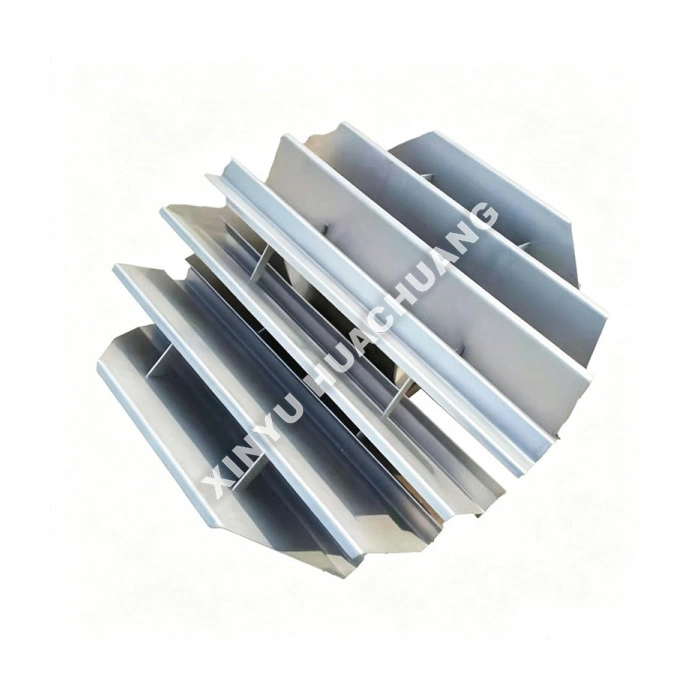

Skysčių surinkimo padėklas

XINYU HUACHUANG skysčių surinkimo padėklas yra svarbus bokšto vidinis komponentas, specialiai sukurtas skysčiui sulaikyti, surinkti ir perskirstyti mažo skersmens supakuotose kolonėlėse. Šis skysčių surinkimo padėklas, sukurtas taip, kad apsaugotų nuo sienų srauto ir išlaikytų atskyrimo efektyvumą, užtikrina vienodą garų ir skysčių kontaktą visoje pakavimo lovoje. Dėl kompaktiškos, tvirtos konstrukcijos jis idealiai tinka laboratoriniams, bandomiesiems bokštams ir procesams, kuriems reikalingas tarpinis padavimas arba šoninis traukimas.

Kas yra skysčių surinkimo padėklas?

Skysčio surinkimo padėklas yra horizontali padėklas, sumontuotas tarp pakavimo sekcijų distiliavimo, absorbcijos arba pašalinimo kolonėlėse. Jis sulaiko skystį, tekantį per įpakavimą, ir tolygiai paskirsto jį žemiau esančioje lovoje. Šis skysčių surinkimo dėklas yra būtinas norint išlaikyti kolonėlės efektyvumą aukštuose pilotų bokštuose, kur netinkamas skysčių pasiskirstymas gali smarkiai paveikti našumą. Jis taip pat tarnauja kaip platforma tarpiniam tiekimo įpurškimui, šoniniam ištraukimui arba temperatūros stebėjimo taškams.

Kodėl šis?

● Superior Liquid Collection: Optimized pan geometry with adequate depth ensures complete liquid capture even at high vapor velocities.

● Anti-Wall-Flow dizainas: periferiniai sandarinimo žiedai ir pertvaros neleidžia skysčiui apeiti užpildą ir tekėti kolonos sienelėmis.

● Didelis garų praėjimo plotas: atvira stovo konstrukcija sumažina slėgio kritimą ir leidžia neribotam garų srautui per kolektorių.

● Tvirta konstrukcija: pagaminta naudojant aukščiausios kokybės SS304/316L arba specializuotus lydinius, kad atlaikytų šiluminį įtempį ir korozinę aplinką.

● Modulinis montavimas: tiksliai pagamintos dalys užtikrina greitą surinkimą ir puikų išlyginimą bokšto viduje.

Techninės specifikacijos

Atrankos planas

● Apibrėžkite skysčių ir garų apkrovas: tiksliai apskaičiuokite numatomą skysčio srauto greitį ir garų greitį. Tai nustato reikiamą skysčių surinkimo dėklo keptuvės gylį, stovo dydį ir garų praėjimo plotą.

● Įvertinkite bokšto skersmenį: įsitikinkite, kad dėklo dydis atitinka konkretų laboratorijos arba bandomosios kolonėlės skersmenį, kad išvengtumėte nuotėkio.

● Medžiagų suderinamumas: Pasirinkite tinkamą metalurgiją pagal proceso temperatūrą ir cheminį agresyvumą. Standartinis SS316L apima daugumą programų; labai korozinei aplinkai reikia Hastelloy.

● Funkcijos reikalavimai: nustatykite, ar dėklui reikia papildomų funkcijų, pvz., šoninių traukimo purkštukų, tarpinių padavimo taškų ar perskirstymo galimybių.

Kokybės tikrinimo procesas

● Medžiagos patikrinimas: griežtai patikrinkite gaunamus metalo lakštus ir suvirinimo medžiagas, kad būtų užtikrintas metalurgijos atitikimas.

● Matmenų tikslumas: tikslus keptuvės gylio, stovo skersmens ir bendro lygumo matavimas, kad būtų užtikrintas tinkamas prigludimas ir skysčio surinkimas.

● Suvirinimo kokybė: Išsami vizualinė ir NDT (neardomasis bandymas) visų suvirinimo siūlių patikrinimas, siekiant užtikrinti sandarumą.

● Paviršiaus apdorojimas: pasyvavimo arba dangos kokybės patikrinimas, siekiant užtikrinti atsparumą korozijai atšiaurioje darbo aplinkoje.

● Pritaikymo testas: Modulinių sekcijų patikrinimas prieš surinkimą, siekiant patvirtinti tinkamą išlygiavimą ir sandarinimą prieš išsiunčiant.

Aptarnavimas ir palaikymas po pardavimo

XINYU HUACHUANG esame įsipareigoję teikti visapusišką ir patikimą pagalbą po pardavimo, kad užtikrintume nuolatinį ir efektyvų jūsų įrangos veikimą. Mūsų atsidavusi aptarnavimo komanda visada pasiruošusi jums padėti.

Visapusiška garantija

Su pasididžiavimu siūlome savo įrangai dvejų metų garantiją. Šiuo laikotarpiu teikiame nemokamas techninės priežiūros ir remonto paslaugas dėl bet kokių su kokybe susijusių problemų, išskyrus tuos, kurie atsirado dėl netinkamo veikimo, neleistinų pakeitimų ar force majeure. Įrangai, kuriai pasibaigęs dvejų metų garantinis laikotarpis, mes ir toliau siūlome visą gyvenimą trunkančią techninės priežiūros paslaugas, apmokestindami tik atsarginių dalių ir darbo išlaidas.

Greito reagavimo mechanizmas

Mes siūlome 7 × 24 valandų profesionalią inžinerinę pagalbą telefonu. Gavusi pranešimą apie gedimą, mūsų techninė komanda atsakys per 24 valandas ir pateiks veiksmingą sprendimą. Jei reikalingas aptarnavimas vietoje, mūsų profesionalūs inžinieriai atvyks į jūsų objektą per vieną savaitę. Esant ypatingoms aplinkybėms, kai įrangos remontuoti nepavyks, per dvejų metų garantiją besąlygiškai pakeisime ją nauju arba suteiksime pakaitinį įrenginį arba imsimės reikiamų priemonių normaliam veikimui atkurti.

Dažnai užduodami klausimai (DUK)

1 klausimas: kokia yra pagrindinė skysčio surinkimo dėklo funkcija supakuotoje kolonėlėje?

A: Skysčio surinkimo dėklas sulaiko skystį, tekantį žemyn iš aukščiau esančios sandarinimo dalies, ir tolygiai paskirsto jį apačioje esančiame pakavimo sluoksnyje. Be šio dėklo skysčio netinkamas pasiskirstymas kaupiasi keliose pakavimo sekcijose, todėl palaipsniui mažėja atskyrimo efektyvumas. Kolektoriaus dėklas iš esmės „atstato“ skysčio pasiskirstymą kiekvienoje pakuotės riboje.

2 klausimas: kodėl skysčių surinkimo padėklas yra būtinas aukštuose pilotų bokštuose?

A: Aukštuose bokštuose su keliomis sandarinimo sekcijomis skystis linkęs slinkti link kolonėlės sienelės, kai leidžiasi žemyn, sukeldamas vis didesnį netinkamą pasiskirstymą su kiekviena sekančia sekcija. Be kolektoriaus padėklų tarp sekcijų, dėl šio kaupiamojo poveikio apatinės sandarinimo sekcijos gali būti beveik neveiksmingos, todėl eikvojamas brangus katalizatorius arba sandarinimo medžiaga.

3 klausimas: be perskirstymo, kokias dar funkcijas atlieka kolektoriaus dėklas?

A: Kolektoriaus padėklas taip pat tarnauja kaip platforma tarpiniam tiekimo įpurškimui, tarpinių produktų pašalinimui iš šono ir temperatūros stebėjimo taškų įrengimui. Dėl šių papildomų funkcijų jis yra universalus procesų valdymo įrankis, o ne tik skysčių perskirstymo įrenginys.

4 klausimas: kaip suprojektuotas kolektoriaus dėklas, kad sumažintų slėgio kritimą?

A: Padėklas suprojektuotas taip, kad laisvo skerspjūvio plotas būtų didelis (dažnai didesnis nei 85%), kad kylantys garai galėtų praeiti pro jį su minimaliu pasipriešinimu. Skysčių surinkimo zonos yra strategiškai išdėstytos taip, kad gautų besileidžiantį skystį, netrukdytų garų srautui, išlaikant žemo slėgio kritimo privalumus, susijusius su supakuotos kolonėlės veikimo.

5 klausimas: kokios medžiagos dažniausiai naudojamos skysčių surinkimo padėklams?

A: Kolektoriaus padėklai paprastai gaminami iš SS304/316L standartinėms reikmėms, Hastelloy arba titano, skirto labai korozinei aplinkai, ir PTFE padengto plieno fluoro chemijos reikmėms. Medžiagų pasirinkimas atitinka proceso terpę ir eksploatavimo sąlygas, kad būtų užtikrintas ilgas tarnavimo laikas.
